I-Scan系統

这个选择指南是用来帮助你找到最适合您应用的产品，指南内提供多个系统选项、特色和配置的详细信息与规格。

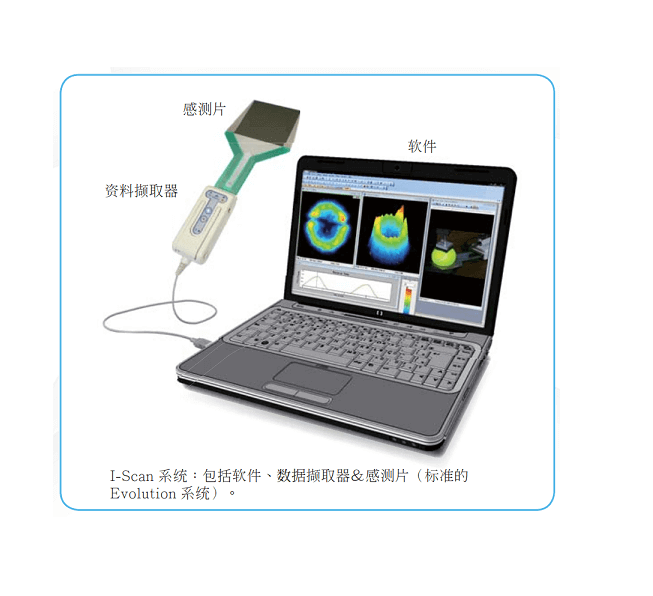

I-Scan 是一款强大的工具，利用薄且可挠的感测片，能够精确的量测和分析大部份接触面的压力。一套系统包括： 数据撷取器、感测片和软件，有许多不同规格的数据撷取器、 标准或客制化的感测片，和软件的额外添加模块， 这些设计让I-Scan系统更丰富， 创造出系统在应用上的无限可能。

感测片

拥有可挠性又薄的薄膜形感测片，超过200种规格，有不同的尺寸、形状、分辨率、操作温度和压力范围（最高可达25000psi 或 1700 bar）。

1.高空间分辨率：

最高可达 248 感测点/cm2（1600 感测点/in2）

感测点间距 0.1mm (0.02 in.)

2.感测区域从3mm x 3mm ( .12 in. x .12 in.)到 1734 mm x 1768 mm (68 in. x 69 in.)

3.高温型感测片可以承受温度高达200°C (392°F)

4.大、高分辨率的感测片需要使用数据撷取器进行交叉扫描，而VersaTekHandle支持多个撷取器在感测区域内进行同步扫描。

5.依据客户要求制作感测片

资料撷取器

Tekscan的产品能在静态以及动态的环境下进行量测， 为了要从感测片撷取压力数值， 数据撷取器需要扫描每个感测片上的感测点， 数据透过USB线传输到计算机上的软件， 扫描最快可以高达1600000感测点 / 秒。

5051是常用的Tekscan感测片， 该感测片拥有低于2000个感测点，最快的扫描速率可以高达100Hz。

44个感测点的高速感测片， 连接VersaTek撷取器时可以拥有高达20kHz的扫描速率。
